Dreiwicklungstransformatoren: drei Wicklungen auf einem Kern für anspruchsvolle Energiekonzepte
Ein Dreiwicklungstransformator vereint eine Primärwicklung und zwei Sekundärwicklungen auf einem gemeinsamen Kern. Diese Spezialbauform ermöglicht es, zwei getrennte Verbraucherkreise, unterschiedliche Spannungsebenen oder redundante Einspeisungen mit nur einem Gerät abzudecken – platzsparender und häufig wirtschaftlicher als zwei separate Transformatoren.
Wann kommt ein Dreiwicklungstransformator zum Einsatz?
- Getrennte Verbraucherkreise: Versorgung zweier unabhängiger Anlagenteile aus einem Transformator.
- Redundante Einspeisung: n-1-sichere Versorgung kritischer Anlagen über zwei getrennte Sekundärwicklungen.
- Kombination unterschiedlicher Spannungs- oder Leistungsebenen: zwei Verbraucher mit unterschiedlichem Bedarf an einem Kern.
- Reduzierung der Kurzschlussleistung: Aufteilung der Last auf zwei Sekundärwicklungen begrenzt die Kurzschlussströme je Abgang.
- Umrichter- und Gleichrichteranwendungen: etwa 12-Puls-Gleichrichter mit Phasenverschiebung zwischen den Sekundärwicklungen.
Aufbau und Funktionsweise
Beim Dreiwicklungstransformator sind eine Primärwicklung und zwei Sekundärwicklungen magnetisch über denselben Kern gekoppelt. Die beiden Sekundärwicklungen können unterschiedliche Leistungen, Spannungen oder Schaltgruppen besitzen und lassen sich unabhängig voneinander belasten. Gegenüber zwei separaten Transformatoren ergeben sich Vorteile bei Platzbedarf, Verkabelung und häufig auch bei den Investitionskosten.
Typische Anwendungsfelder
Dreiwicklungstransformatoren werden unter anderem in Umrichter- und Wechselrichteranwendungen für Industrie und erneuerbare Energien eingesetzt, in Industrieanlagen mit klar getrennten Verbraucherkreisen sowie in Rechenzentren mit redundanter Einspeisung. Auch im Bahnbereich kommen Dreiwicklungstransformatoren regelmäßig zum Einsatz.
Auslegung nach Kundenanforderung
Als Spezialbauform wird jeder Dreiwicklungstransformator individuell nach den Anforderungen der jeweiligen Anlage ausgelegt – von der Leistungsaufteilung zwischen den Sekundärwicklungen bis zur passenden Schaltgruppenkombination. Der Engineering-Aufwand ist entsprechend höher als bei Standardtransformatoren, wodurch sich auch die Konkurrenz in diesem Marktsegment in Grenzen hält.
Technische Eckdaten
- Wicklungen: eine Primärwicklung, zwei unabhängig belastbare Sekundärwicklungen.
- Leistungsaufteilung: individuell konfigurierbar zwischen beiden Sekundärkreisen.

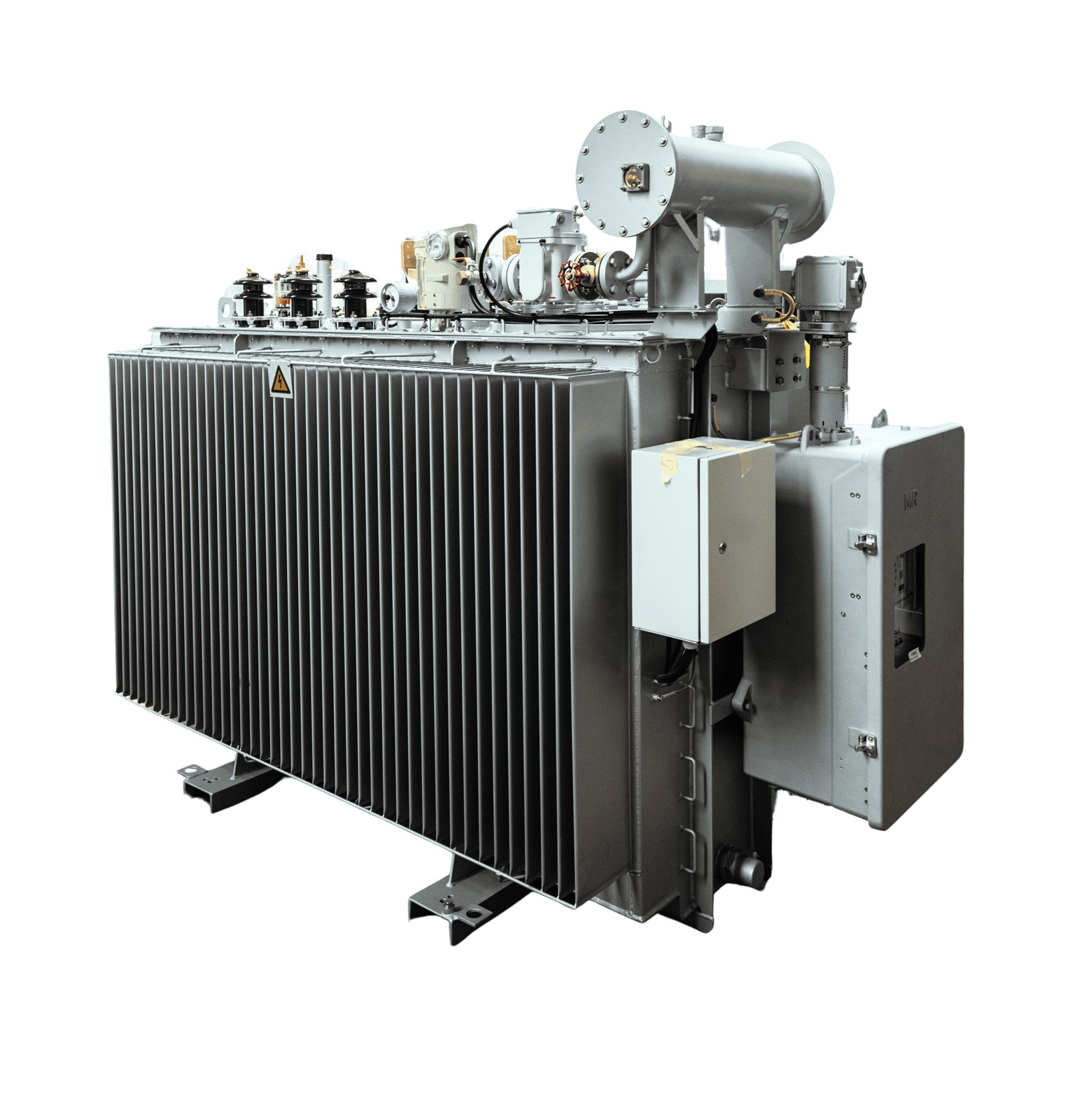

- Bauart: ölgefüllt oder Gießharz, je nach Anwendung.
- Normkonformität: Ökodesign-Verordnung sowie einschlägige IEC- und EN-Normen.
Ablauf von der Anfrage bis zur Inbetriebnahme
- Anforderungsanalyse: Klärung der beiden Verbraucherkreise, Leistungen und Schaltgruppen.
- Engineering und Angebot: individuelle technische Auslegung der Sekundärwicklungen.
- Fertigung: Herstellung als kundenspezifische Sonderanfertigung.
- Lieferung: koordinierte Anlieferung zum Einsatzort.
- Inbetriebnahme: Prüfung, Messung und Übergabe inklusive Dokumentation.
Häufige Fragen zu Dreiwicklungstransformatoren
Was unterscheidet einen Dreiwicklungstransformator von zwei Einzeltransformatoren?
Ein Dreiwicklungstransformator vereint beide Sekundärkreise auf einem gemeinsamen Kern und Gehäuse. Das spart Platz und Verkabelung gegenüber zwei separaten Transformatoren, erfordert im Gegenzug jedoch eine sorgfältigere Auslegung, da beide Sekundärwicklungen magnetisch gekoppelt sind.
Wie lange dauert die Auslegung und Fertigung?
Da es sich um eine kundenspezifische Sonderanfertigung handelt, liegt die Lieferzeit meist zwischen 10 und 16 Wochen, abhängig von Komplexität und Herstellerauslastung.
Für welche Branchen eignet sich diese Bauform besonders?
Dreiwicklungstransformatoren werden vor allem in der Industrie, bei Umrichteranwendungen für erneuerbare Energien, in Rechenzentren mit redundanter Einspeisung sowie im Bahnbereich eingesetzt.
