Trafostationen für Mittelspannung, Netzanschluss & Energieverteilung bei Industrie, Photovoltaik, Ladeinfrastruktur & Energieversorgern

Trafostationen für Mittelspannung sind die zentrale Schnittstelle zwischen Mittelspannungsnetz und elektrischen Verbrauchern beziehungsweise Einspeisern. Sie übernehmen die sichere Umwandlung, Verteilung und Steuerung elektrischer Energie und bilden damit die technische Grundlage moderner Energieinfrastruktur.

Ob Industrieanlage, Batteriespeicher, Solarpark, Ladepark oder Gewerbestandort – leistungsfähige Mittelspannungsstationen ermöglichen einen zuverlässigen Netzanschluss, hohe Betriebssicherheit und langfristige Skalierbarkeit.

Anfrage für Mittelspannungs-Trafostation stellen

Hinweis: Die benötigten Informationen für Ihre Anfrage finden Sie unten.

Trafostationen für die Energiewende

Durch den Ausbau von:

Photovoltaik
Batteriespeichern (BESS)
Schnellladeinfrastruktur
Wärmepumpen
Rechenzentren
Industrieelektrifizierung

steigt der Bedarf an leistungsfähigen Kompaktstationen und Übergabestationen im Mittelspannungsbereich erheblich.

Moderne Trafostationen werden heute nicht mehr ausschließlich als einfache Transformatorenstationen verstanden, sondern als intelligente Energie-Hubs mit:

Schutztechnik
Fernüberwachung
Kommunikationsschnittstellen
Lastmanagement
Netzregelung
Smart-Grid-Funktionen

Technische Eigenschaften moderner Trafostationen

Leistungsbereiche bis 3.150 kVA

Kompaktstationen werden typischerweise für Leistungen bis 3.150 kVA ausgelegt und eignen sich damit sowohl für mittelgroße Gewerbeanschlüsse als auch für große Energieprojekte.

Typische Spannungsebenen:

Niederspannung:
- 400 V
- 470 V
- 690 V
- 800 V
Mittelspannung:
- 10 kV
- 20 kV
- bis 24 kV und projektabhängig darüber hinaus

Moderne Stationen unterstützen unterschiedliche Netzformen:

IT-Netz
TNCS-Netz
TT-Netz

und sind kompatibel mit deutschen Mittelspannungsnetzen sowie TAB- und VDE-Anforderungen.

Aufbau einer Kompaktstation

Eine typische Trafostation besteht aus mehreren getrennten Bereichen:

Mittelspannungstransformator
Mittelspannungsschaltanlage
Transformatorraum/-umhausung
Niederspannungsverteilung
Mess- und Schutztechnik, wie z. B. Trafoschutzrelais und Störlichtbogenschutz
Kommunikations- und Fernwirktechnik

Der Aufbau ermöglicht eine klare Trennung der Spannungsebenen sowie sichere Wartungs- und Bedienbereiche. Die Grundrissdarstellungen zeigen typische Anordnungen von Niederspannung, Transformator und Mittelspannung innerhalb kompakter Betonstationen.

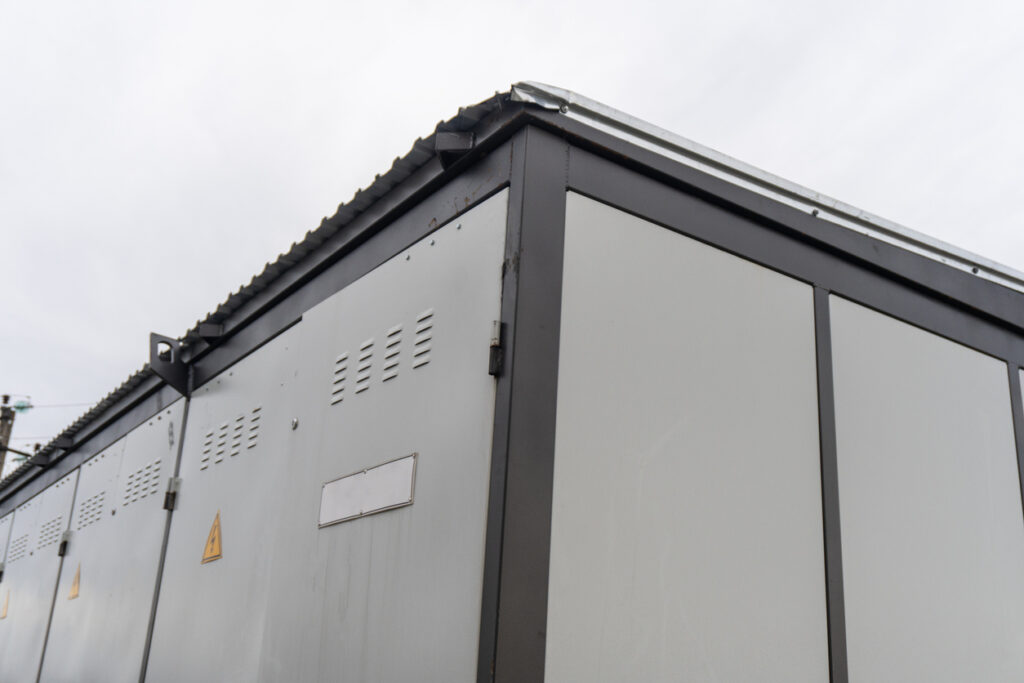

Kompakte Bauweise der Trafostationen für Mittelspannung

Moderne, nicht-begehbare Kompaktstationen benötigen häufig weniger als 10 m² Grundfläche und eignen sich dadurch ideal für:

Industrieareale
Ladeparks
Solarparks
urbane Infrastruktur
Gewerbeflächen mit begrenztem Platzangebot

Typische Abmessungen:

Breite: ca. 2.620 mm
Tiefe: ca. 3.870 mm
Höhe: ca. 2.950 mm

Gewicht je nach Ausführung:

ca. 17–22 Tonnen

Netzkonforme Mittelspannungstechnik

Die Mittelspannungsseite moderner Trafostationen wird heute häufig mit SF6-freien gasisolierten Schaltanlagen realisiert. Vorteile:

geringer Wartungsaufwand
kompakte Bauweise
hohe Betriebssicherheit
reduzierte Umweltbelastung
hohe Kurzschlussfestigkeit

Die Anlagen erfüllen typischerweise:

IEC 62271-202
DIN EN 62271-202
VDE 0671-202

inklusive Anforderungen an den Störlichtbogenschutz.

Transformatoren-Technik

Zum Einsatz kommen hermetisch abgedichtete ölgekühlte Transformatoren mit:

Leistungen bis 3.150 kVA
Spannungsregelung HV ±2 × 2,5 %
Kurzschlussimpedanz 6 %
Vektorgruppen Dyn5 oder Dyn11
Ökodesign-Stufe 2 nach EN 50588-1

Mögliche Öltypen:

Mineralöl
Bio-Ester

Kühlungsarten:

ONAN
Flüssigkeitsgekühlte Systeme bei Batteriespeichern

Die Transformatorüberwachung umfasst typischerweise:

Ölstand
Öltemperatur
Öldruck
Erdschlussüberwachung
Überspannungsschutz Typ 1 & 2

Trafostationen für Photovoltaik & Solarparks

Solarparkstationen übernehmen:

Netzankopplung
Einspeisemanagement
Wechselrichteranbindung
Lastverteilung
Schutz- und Messtechnik

Moderne Solarparkstationen unterstützen:

bis zu 17 Niederspannungs-AC-Eingänge
Wechselrichterleistungen von 200–350 kW
Mittelspannungsausgänge bis 36 kV
intelligente thermomagnetische Leistungsschalter
umfassende Fernüberwachung

Besonders relevant bei großen PV-Projekten:

reduzierte Wärmeverluste
hohe Energieeffizienz
minimierter Wartungsaufwand
schnelle Wiederinbetriebnahme nach Störungen

Trafostationen für Batteriespeicher (BESS)

Batteriespeicher benötigen leistungsfähige Netzanschlusslösungen mit hoher Lade- und Entladeeffizienz.

BESS Trafostationen (Battery Energy Storage System) bilden die zentrale Schnittstelle zwischen Batteriespeicher, Wechselrichter und Mittelspannungsnetz. Sie ermöglichen die sichere Einbindung moderner Energiespeicher in Industrieanlagen, Solarparks, Ladeinfrastruktur und Netzstabilisierungsprojekte.

Moderne BESS-Trafostationen kombinieren Transformator, Mittelspannungsschaltanlage, Niederspannungsverteilung, Schutztechnik, Kommunikationssysteme und Energiemanagement in einer kompakten und hochintegrierten Lösung. Typische Anwendungen sind:

Peak Shaving
Lastmanagement
Regelenergie
Frequenzstabilisierung
Schwarzstartfähigkeit
Eigenverbrauchsoptimierung
Direktvermarktung
PV- und Windpark-Kopplung

Auch extreme Umgebungsbedingungen von -40 °C bis +60 °C können unterstützt werden.

Smart Grid & Fernüberwachung

Moderne Trafostationen verfügen über umfangreiche Kommunikationsschnittstellen:

Modbus TCP/IP
RS-485
Fernwirktechnik
Energie-Monitoring
Lastmanagement

Dadurch werden möglich:

Remote Monitoring
Predictive Maintenance
Netzstabilisierung
Direktvermarktung
Peak Shaving
Regelenergieanwendungen

Sicherheit & Brandschutz

Zeitgemäße Trafostationen erfüllen hohe Anforderungen an:

Personenschutz
Netzschutz
Brandschutz
Störlichtbogenschutz
Überspannungsschutz

BESS-Anwendungen können zusätzlich mit normkonformen Brandschutzsystemen gemäß:

NFPA 855
NFPA 69

ausgestattet werden.

Fundament & Baugrube

Für die Installation sind vorbereitete Baugruben und Kabeltrassen erforderlich.

Typische Anforderungen:

verdichtetes Sand- oder Splittbett
umlaufendes Bandeisen
definierte Kabeldurchführungen
Mindestabstände zu Gebäuden
ausreichende Bodenpressung

Die Stationen werden häufig als Fertigteile geliefert und per Traverse eingehoben.

Vorteile moderner Trafostationen

Hohe Betriebssicherheit

normkonforme Schutztechnik
robuste Betonbauweise
störlichtbogenzertifizierte Systeme
hohe Kurzschlussfestigkeit

Hohe Effizienz

reduzierte Wärmeverluste
moderne Schalttechnik
optimierte MS-Transformatoren
intelligente Laststeuerung

Flexible Erweiterbarkeit

modulare Leistungserweiterung
zusätzliche Ladepunkte
Speicherintegration
spätere Netzverstärkungen

Schnelle Installation

vorkonfektionierte Stationen
kurze Montagezeiten
reduzierte Tiefbauarbeiten
standardisierte Schnittstellen

Einsatzbereiche

Industrie & Gewerbe

Produktionsanlagen
Logistikzentren
Rechenzentren
Infrastrukturprojekte

Energieprojekte

Solarparks
Windparks
Batteriespeicher
Hybridkraftwerke

E-Mobilität

HPC-Ladeparks
Busdepots
Flottenladeinfrastruktur
Ladehubs

Anfrage für Mittelspannungs-Trafostation stellen

Für eine schnelle Projektbewertung sind folgende Informationen hilfreich:

Einsatzbereich
(z. B. Photovoltaik, Batteriespeicher, Industrie, Ladeinfrastruktur)
Standort des Projekts
Anzahl
Gewünschte Leistung (kVA oder MW)
(z. B. 630 kVA für Gewerbe, 1.600 kVA für Industrie, 2.500–3.150 kVA für Solarparks, Batteriespeicher oder große Ladeparks)
Spannungsebene auf Mittelspannungsseite
(z. B. 10 kV, 20 kV, 30 kV)
Gewünschte Niederspannung
(z. B. 400 V, 690 V, 800 V)
Netzbetreiber
Geplanter Liefer- oder Inbetriebnahmetermin
Optional:
- Platzverhältnisse vor Ort
- Anzahl der Wechselrichter oder Ladepunkte
- Anforderungen an Fernüberwachung oder Schutztechnik
- Erweiterungswünsche für die Zukunft

Je mehr technische Informationen vorliegen, desto schneller kann eine passende Trafostation ausgelegt werden.

Anfrage für Mittelspannungs-Trafostation stellen

FAQ: Häufige Fragen zu Trafostationen

Welche Leistung benötigt eine Trafostation?

Die Auslegung hängt ab von:

Anschlussleistung
Lastprofil
Gleichzeitigkeitsfaktoren
Reservekapazität
zukünftigen Erweiterungen

Welche Spannungsebenen sind möglich?

Typisch sind:

400 V
690 V
800 V
10 kV
20 kV
bis 36 kV projektabhängig

Können Trafostationen für Batteriespeicher genutzt werden?

Ja. Moderne Trafostationen werden häufig direkt mit BESS-Systemen kombiniert.

Sind Trafostationen fernüberwachbar?

Ja. Moderne Systeme unterstützen umfangreiche Monitoring- und Kommunikationslösungen.
