Vergleich von Öltransformatoren und Gießharztransformatoren

Vorteile von Öltransformatoren gegenüber Trocken- und Gießharztransformatoren bei Mittelspannung (MS)

Öltransformatoren für Mittelspannung (MS) bieten in vielen Anwendungen technische und wirtschaftliche Vorteile gegenüber Gießharztransformatoren, insbesondere bei hohen Leistungen, Dauerbetrieb und anspruchsvollen Netzbedingungen.

1. Höhere Leistungsfähigkeit und thermische Belastbarkeit

Öltransformatoren verfügen über eine deutlich bessere Wärmeabfuhr, da das Isolieröl sowohl als elektrisches Isolationsmedium als auch als Kühlmedium fungiert.

Vorteile:

• Höhere Dauer- und Spitzenleistungen möglich
• Bessere Ableitung von Verlustwärme
• Geringere thermische Alterung der Wicklungsisolation

➡ Besonders geeignet für hohe kVA- und MVA-Leistungsklassen.

2. Höhere Überlast- und Kurzschlussfestigkeit

Durch die effektive Kühlung und robuste Bauweise sind Öltransformatoren besser für temporäre Überlasten und hohe Kurzschlusskräfte ausgelegt.

Vorteile:

• Hohe Betriebssicherheit bei Lastspitzen
• Stabiler Betrieb bei schwankenden Lastprofilen
• Vorteilhaft bei industriellen Prozessen und Netzknoten

3. Längere Lebensdauer bei Dauerbetrieb

Öltransformatoren erreichen bei fachgerechter Auslegung und Wartung in der Regel eine längere technische Lebensdauer als Trocken- oder Gießharztransformatoren.

Vorteile:

• Geringere Alterung der Isolationssysteme
• Besser geeignet für 24/7-Dauerbetrieb
• Hohe Investitionssicherheit über lange Zeiträume

4. Wirtschaftliche Vorteile bei hohen Leistungen

Bei steigender Leistung sind Öltransformatoren in der Regel kosteneffizienter als vergleichbare Trockentransformatoren.

Vorteile:

• Günstigeres Verhältnis von Investitionskosten zu Leistung
• Wirtschaftlich bei großen Transformatorleistungen
• Reduzierte Gesamtbetriebskosten über die Lebensdauer

5. Bessere Eignung für Außenaufstellung und Umspannwerke

Öltransformatoren sind besonders gut für die Außenaufstellung geeignet und kommen standardmäßig in Trafostationen und Umspannwerken zum Einsatz.

Vorteile:

• Robust gegenüber Umwelteinflüssen
• Bewährt in Freiluftanlagen
• Hohe Betriebssicherheit in Verteil- und Industrienetzen

6. Flexible Auslegung für komplexe Netzanforderungen

Öltransformatoren lassen sich sehr flexibel an spezielle Netzparameter anpassen.

Vorteile:

• Große Bandbreite an Spannungen und Leistungen
• Anpassung an individuelle Netz- und Schutzkonzepte
• Geeignet für komplexe Mittelspannungsnetze

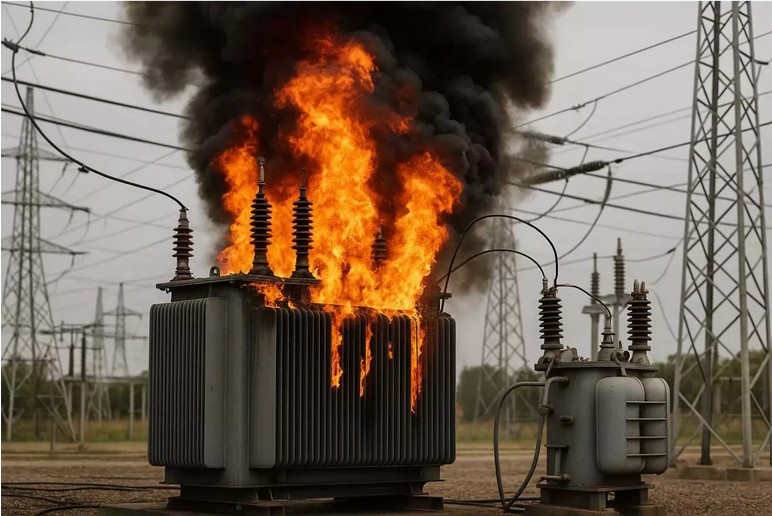

Brandschutz und Risikominimierung bei Transformatorenöl

Transformatorenöl in Öltransformatoren stellt aufgrund seiner Brennbarkeit und potenziellen Explosionsgefahr ein relevantes Sicherheitsrisiko in Trafostationen, Umspannwerken und Industrieanlagen dar – insbesondere bei Leckagen, internen Fehlern oder Störlichtbögen. Dieses Risiko kann jedoch durch geeignete sekundäre Schutzmaßnahmen, wie z. B. durch spezielle Trafo-Auffangwannen, Trafoschutzrelais, Störlichtbogenschutz erheblich reduziert werden.

Ein bewährtes Mittel sind selbstlöschende Auffangwannen für Transformatoren, die austretendes Transformatorenöl sicher aufnehmen und gleichzeitig das Brandrisiko minimieren. Durch die spezielle patentierte konstruktive Auslegung wird die Sauerstoffzufuhr eingeschränkt, sodass austretendes Traföl oder Isolieröl sich nicht entzünden kann. Im Brandfall tragen diese Systeme dazu bei, Flammenausbreitung, Wärmestrahlung und Folgeschäden bei Öltransformatoren deutlich zu begrenzen.

Der Einsatz selbstlöschender Auffangwannen erhöht damit die Betriebssicherheit ölgefüllter Transformatoren, unterstützt den baulichen und organisatorischen Brandschutz und ist insbesondere in sensiblen Bereichen wie Industrieanlagen, Trafostationen, Umspannwerken und kritischer Infrastruktur ein wichtiger Bestandteil ganzheitlicher Sicherheitskonzepte.

Neben technischen Maßnahmen wie Auffangwannen spielt der bauliche Brandschutz eine zentrale Rolle bei ölgefüllten Mittelspannungstransformatoren. Brandabschnitte durch feuerfeste Wände dienen dazu, die Ausbreitung von Feuer, Hitze und Rauch auf benachbarte Anlagenteile wirksam zu verhindern.

Durch die räumliche Trennung einzelner Transformatoren oder Anlagensegmente wird das Risiko von Kettenreaktionen, Sekundärbränden und Totalausfällen erheblich reduziert.

Kriterium	Öltransformator MS	Trocken-/Gießharztransformator MS
Leistungsklassen	Sehr hoch	Mittel
Thermische Belastbarkeit	Sehr hoch	Begrenzt
Überlastfähigkeit	Hoch	Geringer
Dauerbetrieb	Sehr gut geeignet	Eingeschränkt
Außenaufstellung	Ideal	Eingeschränkt
Brandlast	Höher	Niedrig
Wartungsaufwand	Regelmäßig	Gering

Wann ist welche Transformatorenart wirtschaftlich sinnvoll?

Typische Ergebnisse für Lebenszykluskostenvergleiche bei ölgefüllten und trockenen MS-Transformatoren

(praxisnah, ohne herstellerspezifische Zahlen, ohne Gewähr!)

Lebenszykluskostenanalysen (Life Cycle Costs) zeigen, dass ölgefüllte Mittelspannungstransformatoren insbesondere bei höheren Leistungen und Dauerbetrieb über 30–40 Jahre meist deutlich geringere Gesamtkosten verursachen als Trockentransformatoren, vor allem durch niedrigere Energieverluste und längere Lebensdauer.

Ölgefüllte Trafos – Lebenszykluskosten-Vorteil bei:

• Trafostationen & Umspannwerken
• Industrie & Prozessanlagen
• Dauerbetrieb / hohe Auslastung
• Leistungen > 1–2 MVA (wir bieten Öltransformatoren bis 16 MVA an)
• Außenaufstellung
• Fokus auf Minimierung der Gesamtkosten über den Nutzungszeitraum

Trockene Trafos aus Gießharz – sinnvoll bei:

• Gebäuden mit strengen Brandschutzauflagen
• Geringeren Leistungen
• Intermittierendem Betrieb
• Platzierung im Gebäudeinneren
• Fokus auf vereinfachte Genehmigung und Brandschutz, nicht auf Lebenszykluskosten
